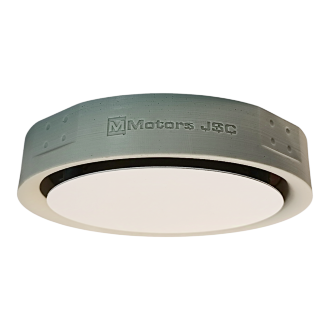

Теневой диффузор с вентилятором скрытого монтажа, теневая решетка, для натяжного потолка на магнитах с эффектом плавного затекания потолка D100

• Преимущества:

* Общий габарит по высоте всего 100 мм (С учетом посадки и стыковки с коленом). Габарит диффузора 35мм

* Отверстие 101 мм позволяет установить вентилятор с минимальным отступом уровня полотна

* Стыковка с поворотным коленом внутренней посадки. Паз для стыковки с переходником с плоского сечения 110х55мм на круглое сечение D100мм

* Радиусное декоративное кольцо 18 мм, обтягиваемое полотном

* Металлическое прижимное кольцо, в цвете черный муар, для создания теневого эффекта

* Поворотная антимоскитная сетка

* Установка через прижимное кольцо без использования клея

* Простая установка на натяжные и даже тканевые потолки за счет скругления обтягиваемого кольца

* Пазы под крепления в закладной, упрощают монтаж и стыковку

* Декоративная круглая заглушка, в уровень с полотном в цвете белый муар

* Обслуживание и замена двигателя без демонтажа конструкции, за счет удерживающего поворотного кольца

!!!Для стыковки необходимо использовать поворотное колено (переходник с плоского на круглое сечение) внутренней посадки. !!!

• Инструкция по установке:

1 шаг: Закрепить вентиляционный переходник на потолке, установить вентилятор в вентиляционный переходник, после зафиксировать внутренним кольцом(черный ободок) до щелчка

2 шаг: Отрегулировать закладные уголки для крепления диффузора к потолку и закрепить основную часть диффузора по уровню с полотном потолка, приложив поворотное кольцо с антимоскитной сеткой в паз корпуса диффузора (черный ободок фиксирующего кольца должен лечь на поворотное кольцо)

3 шаг: Натянуть потолок, предварительно прогрев полотно в месте крепления, закрепить на саморезы прижимное кольцо с магнитными ножками, после вырезать полотно по отверстию канала

4 шаг: Установить поворотное кольцо с антимоскитной сеткой в пазы и повернуть 50 градусов для его фиксации.

5 шаг: Установить и отцентровать декоративную панель

• Характеристики вентилятора:

Потребляемая мощность: 16Вт

Производительность: 90м3/ч

Уровень шума: 27дБ

Степень водо-пылезащиты: IPX4
