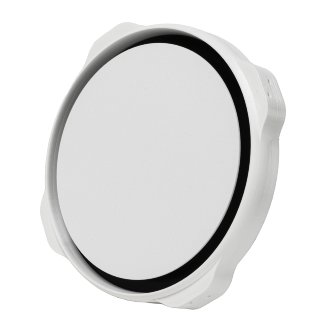

Теневой диффузор с вентилятором SlimVent скрытого монтажа для натяжного потолка D100/D125

Описание

Теневая решетка с ВЫТЯЖНЫМ ВЕНТИЛЯТОРОМ скрытого монтажа для натяжного потолка СлимВент

Предназначена для периодической или постоянной вентиляции бытовых и сантехнический помещений.

• Преимущества:

* Общий габарит по высоте всего 105 мм (С учетом посадки и стыковки с коленом 55х110 Д100 внешней посадки). Габарит диффузора 25мм

* Полностью съемный вентилятор позволяет произвести замену двигателя не демонтируя полотно потолка

* Стыковка с поворотным коленом любого типа (внешняя и внутренняя посадка (папа-мама)), диаметры 100 и 125

* Клеммы для подключения уже установлены

* Установка через прижимное кольцо без использования клея

* Простая установка на натяжные потолки

* Пазы под крепления в закладной, упрощают монтаж и стыковку

* Декоративная круглая заглушка в цвет белый муар (Так же ее можно дополнительно обтянуть полотном)

* Обслуживание и замена двигателя без демонтажа конструкции

• Инструкция по установке:

1 шаг: Закрепить вентиляционный поворотный переходник на потолке.

2 шаг: Достать двигатель вентилятора из корпуса диффузора, поворотом центральной части против часовой стрелки до упора, после потянуть его на себя.

3 шаг: Установить патрубок диффузора в ответное отверстие поворотного переходника.

4 шаг: Отрегулировать закладные уголки для крепления диффузора к потолку и закрепить основную часть диффузора по уровню с полотном потолка.

5 шаг: Вывести провода подключения через отверстие в корпусе диффузора.

5 шаг: Натянуть потолок, предварительно прогрев полотно в месте крепления, закрепить на саморезы черное прижимное кольцо (лицевая панель снимается поворотом), после вырезать полотно по отверстию канала

6 шаг: Произвести подключение проводов к двигателю вентилятора и установить его на свое место (совместить пазы на корпусе и кольце двигателя, после повернуть по часовой стрелки до упора)

7 шаг: Установить декоративную панель, совместив пазы и повернув по часовой стрелке.

• Характеристики вентилятора:

Потребляемая мощность: 15Вт

Производительность: 100м3/ч

Уровень шума: 29дБ

Степень водо-пылезащиты: IP24
